MOS场效应管是什么?

发布日期:2020-09-18 点击次数:9702
MOS场效应管即金属-氧化物-半导体型场效应管,英文缩写为MOSFET(Metal-Oxide-SemiconductorField-Effect-Transistor),属于绝缘栅型。

其主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层,因此具有很高的输入电阻(最高可达1015Ω)。它也分N沟道管和P沟道管。通常是将衬底(基板)与源极S接在一起。

根据导电方式的不同,MOSFET又分增强型、耗尽型。

所谓增强型是指:当VGS=0时管子是呈截止状态,加上正确的VGS后,多数载流子被吸引到栅极,从而“增强”了该区域的载流子,形成导电沟道。

耗尽型则是指,当VGS=0时即形成沟道,加上正确的VGS时,能使多数载流子流出沟道,因而“耗尽”了载流子,使管子转向截止。

冠华伟业-微硕DFN3x3封装MOS管
winsok微硕DFN3x3MOS场效应管

以N沟道为例,它是在P型硅衬底上制成两个高掺杂浓度的源扩散区N+和漏扩散区N+,再分别引出源极S和漏极D。源极与衬底在内部连通,二者总保持等电位。当漏接电源正极,源极接电源负极并使VGS=0时,沟道电流(即漏极电流)ID=0。随着VGS逐渐升高,受栅极正电压的吸引,在两个扩散区之间就感应出带负电的少数载流子,形成从漏极到源极的N型沟道,当VGS大于管子的开启电压VTN(一般约为+2V)时,N沟道管开始导通,形成漏极电流ID。

VMOS场效应管(VMOSFET)简称VMOS管或功率场效应管,其全称为V型槽MOS场效应管。它是继MOSFET之后新发展起来的高效、功率开关器件。它不仅继承了MOS场效应管输入阻抗高(≥108W)、驱动电流小(左右0.1μA左右),还具有耐压高(最高可耐压1200V)、工作电流大(1.5A~100A)、输出功率高(1~250W)、跨导的线性好、开关速度快等优良特性。正是由于它将电子管与功率晶体管之优点集于一身,因此在电压放大器(电压放大倍数可达数千倍)、功率放大器、开关电源和逆变器中正获得广泛应用。

众所周知,传统的MOS场效应管的栅极、源极和漏极大大致处于同一水平面的芯片上,其工作电流基本上是沿水平方向流动。VMOS管则不同,其两大结构特点:第一,金属栅极采用V型槽结构;第二,具有垂直导电性。由于漏极是从芯片的背面引出,所以ID不是沿芯片水平流动,而是自重掺杂N+区(源极S)出发,经过P沟道流入轻掺杂N-漂移区,最后垂直向下到达漏极D。因为流通截面积增大,所以能通过大电流。由于在栅极与芯片之间有二氧化硅绝缘层,因此它仍属于绝缘栅型MOS场效应管。

使用优势:

MOS场效应管是电压控制元件,而晶体管是电流控制元件。

在只允许从信号源取较少电流的情况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是既有多数载流子,也利用少数载流子导电,被称之为双极型器件。

有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比三极管好。

场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用。

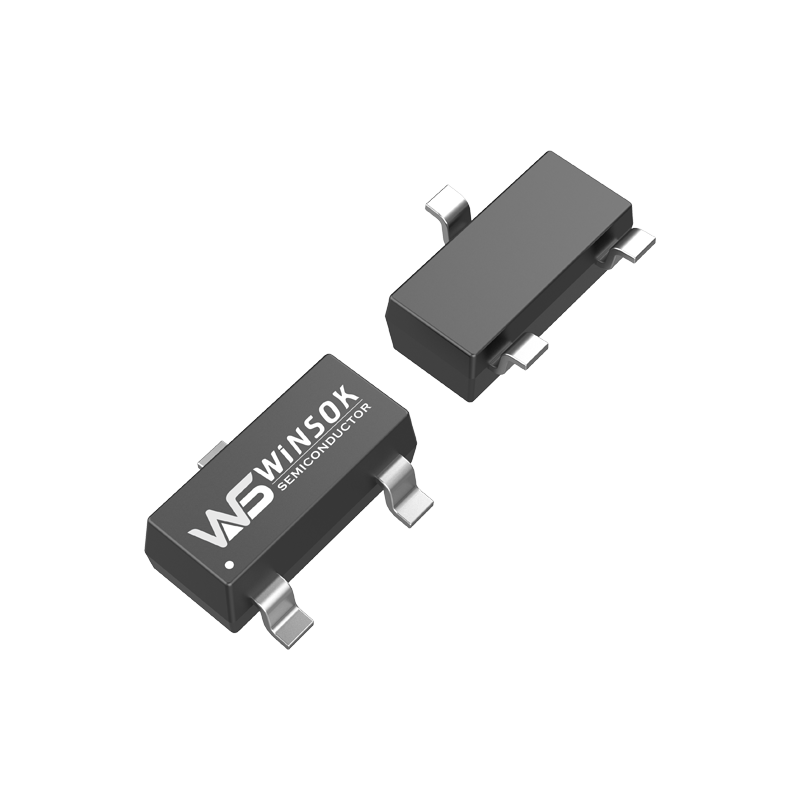

冠华伟业-微硕SOT23N封装MOS管
冠华伟业SOT-23N MOSFET

MOS场效应管与三极管的各自应用特点


1.MOS场效应管的源极s、栅极g、漏极d分别对应于三极管的发射极e、基极b、集电极c,它们的作用相似。

2.MOS场效应管是电压控制电流器件,由vGS控制iD,其放大系数gm一般较小,因此场效应管的放大能力较差;三极管是电流控制电流器件,由iB(或iE)控制iC。

3.MOS场效应管栅极几乎不取电流(ig»0);而三极管工作时基极总要吸取一定的电流。因此场效应管的栅极输入电阻比三极管的输入电阻高。

4.MOS场效应管是由多子参与导电;三极管有多子和少子两种载流子参与导电,而少子浓度受温度、辐射等因素影响较大,因而场效应管比晶体管的温度稳定性好、抗辐射能力强。在环境条件(温度等)变化很大的情况下应选用场效应管。

5.MOS场效应管在源极金属与衬底连在一起时,源极和漏极可以互换使用,且特性变化不大;而三极管的集电极与发射极互换使用时,其特性差异很大,β值将减小很多。

6.MOS场效应管的噪声系数很小,在低噪声放大电路的输入级及要求信噪比较高的电路中要选用场效应管。

7.MOS场效应管和三极管均可组成各种放大电路和开关电路,但由于前者制造工艺简单,且具有耗电少,热稳定性好,工作电源电压范围宽等优点,因而被广泛用于大规模和超大规模集成电路中。

8.三极管导通电阻大,MOS场效应管导通电阻小,只有几百毫欧姆,在现用电器件上,一般都用MOS场效应管做开关来用,他的效率是比较高的。

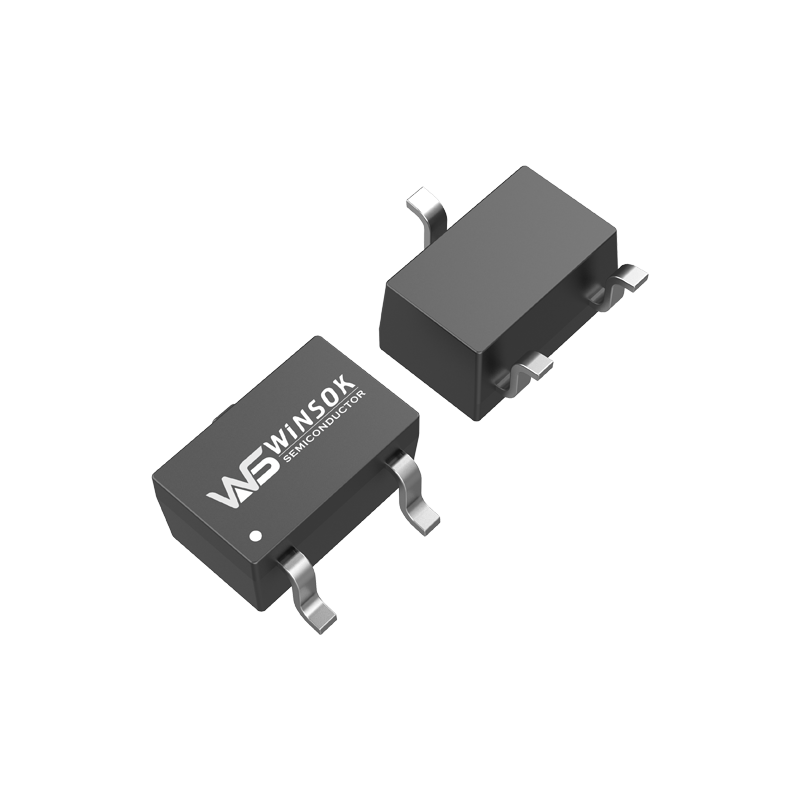

冠华伟业-微硕SOT323封装MOS管
winsok微硕SOT-323封装MOS管

MOS场效应管与双极性晶体管的比较


MOS场效应管是电压控制器件,栅极基本不取电流,而晶体管是电流控制器件,基极必须取一定的电流。因此,在信号源额定电流极小的情况,应选用场效应管。

MOS场效应管是多子导电,而晶体管的两种载流子均参与导电。由于少子的浓度对温度、辐射等外界条件很敏感,因此,对于环境变化较大的场合,采用场效应管比较合适。

MOS场效应管除了和晶体管一样可作为放大器件及可控开关外,还可作压控可变线性电阻使用。

MOS场效应管的源极和漏极在结构上是对称的,可以互换使用,耗尽型MOS管的栅——源电压可正可负。因此,使用场效应管比晶体管灵活。
