关于mos管的封装方式

发布日期:2021-07-12 点击次数:3661
       伴随着科技的不断发展,电子设备的设计工程师务必持续追随智能科技的脚步,为商品选择更为合适的电子元器件,才能使商品更合乎时期要求。在其中mos管是电子器件生产制造的基本上元器件,因而想要挑选合适的mos管就更要掌握它的特点和各种指标数据。
       在mos管的型号选择方法中,从结构形式(N型或是P型)、工作电压、电源开关性能、封装要素及其知名品牌,应对不一样的产品运用,要求也跟着不一样,下面我们会实际讲解下mos管的封装方式。

        MOSFET芯片制做进行后,必须封装才能够应用。说白了封装便是给MOSFET芯片加一个机壳,这一机壳具备支撑点、维护、制冷的功效,与此同时还为芯片给予保护接地和防护,便于MOSFET元器件与其他元器件组成详细的电源电路。

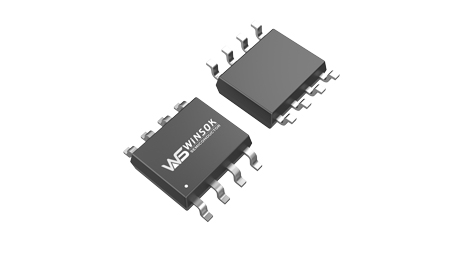

       输出功率MOSFET的封装方式有插入式和表面贴装试两大类。插入式便是MOSFET的管脚穿过PCB的安裝孔电焊焊接在PCB上。表面贴裝则是MOSFET的管脚及排热法电焊焊接在PCB表面的焊层上。
       芯片的原材料、加工工艺是MOSFET性能质量的关键性要素,重视提升MOSFET的性能的生产制造厂商会在芯片核心构造、相对密度及其加工工艺层面开展改善,而这种技术性改善将投入很高的成本费。封装技术性会直接影响到芯片的各种性能与质量,面对一样的芯片需要以不一样的方式进行封装,这么做也可以提升芯片的性能。
